高精度电子皮带秤

高精度电子皮带秤，采用全悬浮称重桥架，数字信号传输和处理技术，动态累

计误差小于±0.125％，适用于企业的对内，对外结算，或其他对称重精度要求较高的场

合。

工作原理：

称重桥架安装于输送机架上，当物料经过时,皮带机上的物料压在计量托辊上，重量通过

桥架直接作用于称重传感器，产生一个正比于皮带载荷的电压信号。。速度传感器直接

连在大直径测速滚筒上，提供一系列脉冲，每个脉冲表示一个皮带运动单元，脉冲的频

率正比于皮带速度。称重仪表从称重传感器和速度传感器接收信号，通过积分运算得出

瞬时流量和累积重量，并分别显示出来。

结构特性：

◆全悬浮式结构，无耳轴支点和可移动件，维护量小；

◆模块结构，力传递环节少，安装简捷，方便；

◆独特的矩形杠杆，钢性好、形变小、零点稳定性好；

◆抗侧向力、抗水平力，有效减少了皮带跑偏和落料偏移对系统精度的影响；

◆四只称重传感器，受偏载影响小、平稳、计量精度高；

◆称重区域广，四组托辊使皮带对称重精度影响最小；

◆粉尘较大及有酸、碱、盐等腐蚀性的特种场合，秤架采用不锈钢制造或进行防腐处理。

系统组成：

电子皮带秤由五部分组成：

称重桥架，称重传感器，速度传感器，测速滚筒，TH2001称重控制器。

称重桥架：

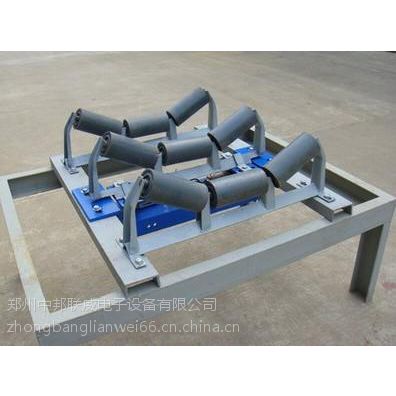

称重桥架为四组称重托辊，全悬浮式结构，无耳轴支点和运动部件。采用矩形

钢管设计，整个称重桥架具有足够高的刚性，较小的自重，外表积灰面积降到***。高

精度电阻应变片式传感器安装，以减少非线性误差。***整个系统的稳定性，其维护量

极少。二只横梁上吊有四只拉式称重传感器对称重桥架提供支承。称重桥架为模块结

构，可方便、迅速地进行现场安装，只需八只螺栓安装固定。

主要技术参数：

系统精度：±0.25%

称量范围：1~8000t/h

皮带宽度：500~2400mm

皮带速度：0~4m/s

皮带输送机倾角：<6°

工作条件：

环境温度：

机械：-20℃～+50℃

仪表：0℃～40℃

电源电压：220V（+10﹪、-15﹪） 50Hz±2﹪
